横型ゼロフリートステージウインチ

水平ウインチは垂直ウインチの設置とどう違うのですか?

仁哲和（江蘇）設備技術有限公司 は、さまざまな会場構成に対応するために、水平および垂直の両方のゼロフリート ステージ ウインチを製造しています。主な違いは、取り付け方向、スペース要件、およびアプリケーションの適合性にあります。

設置方向

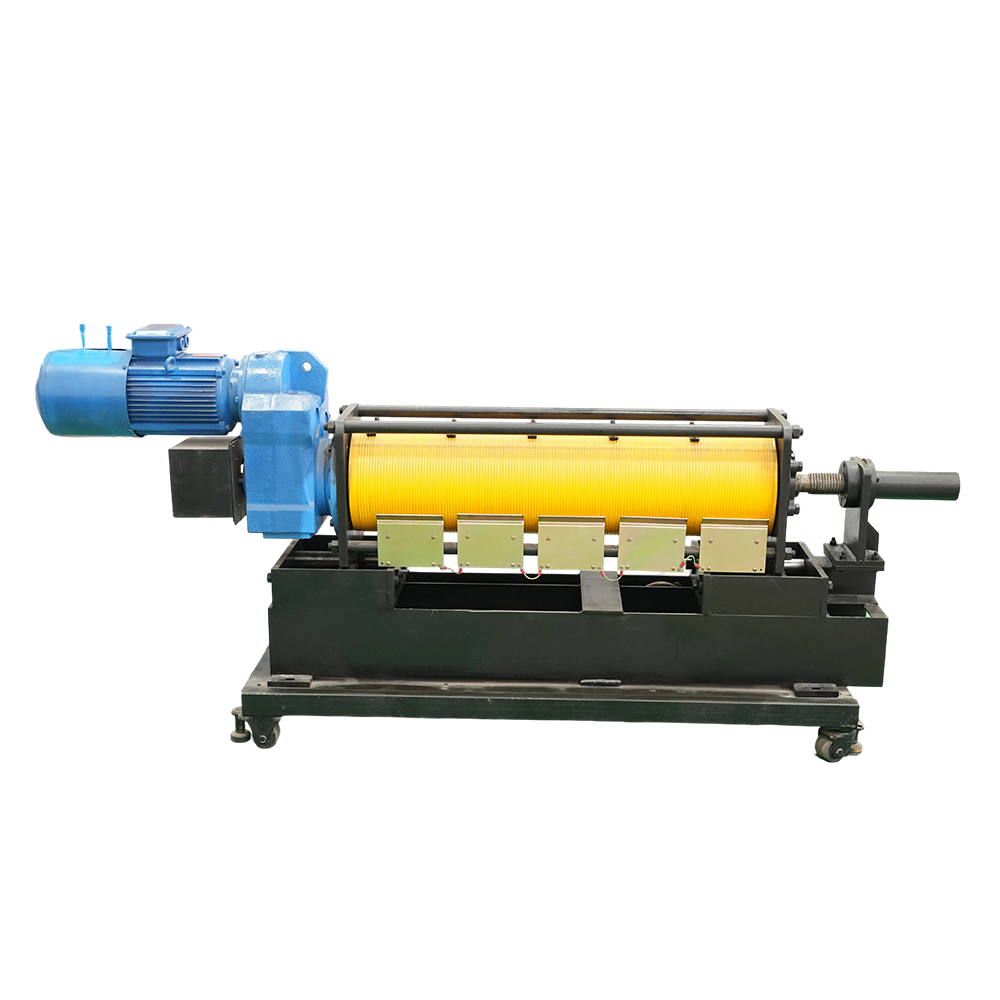

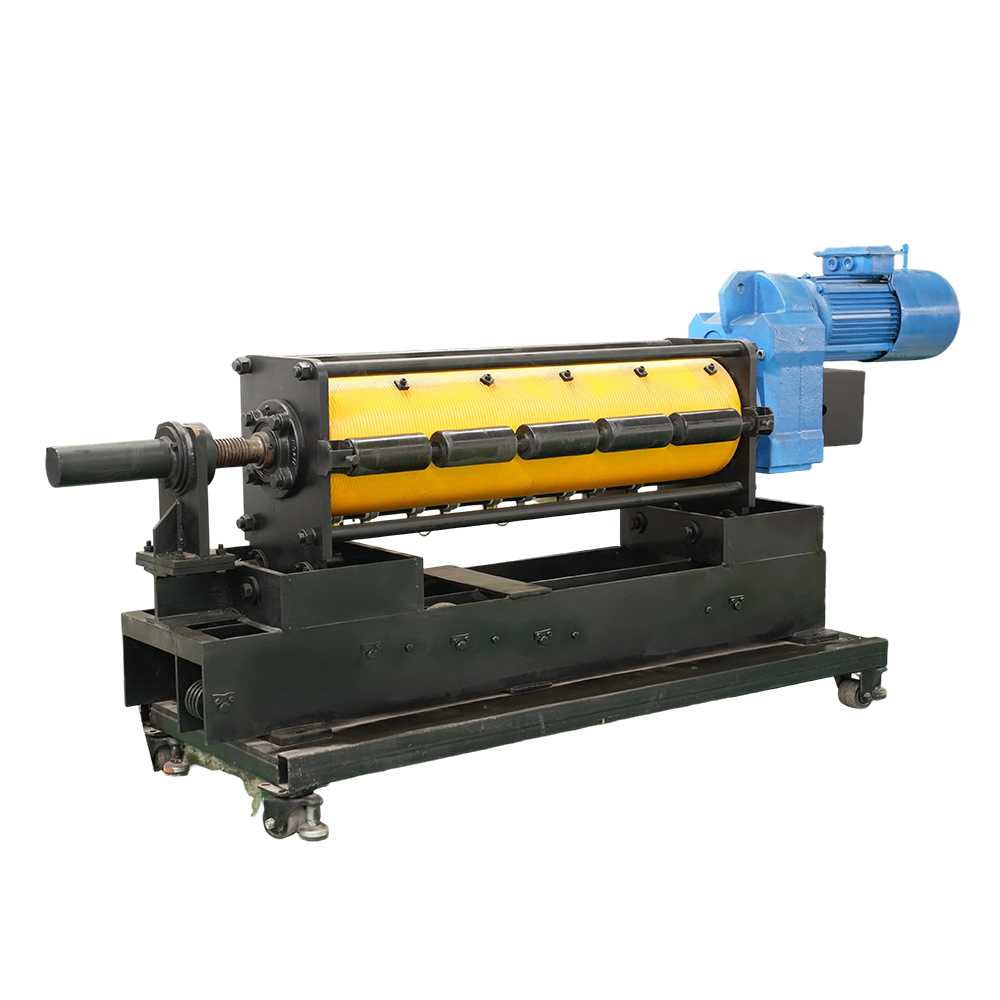

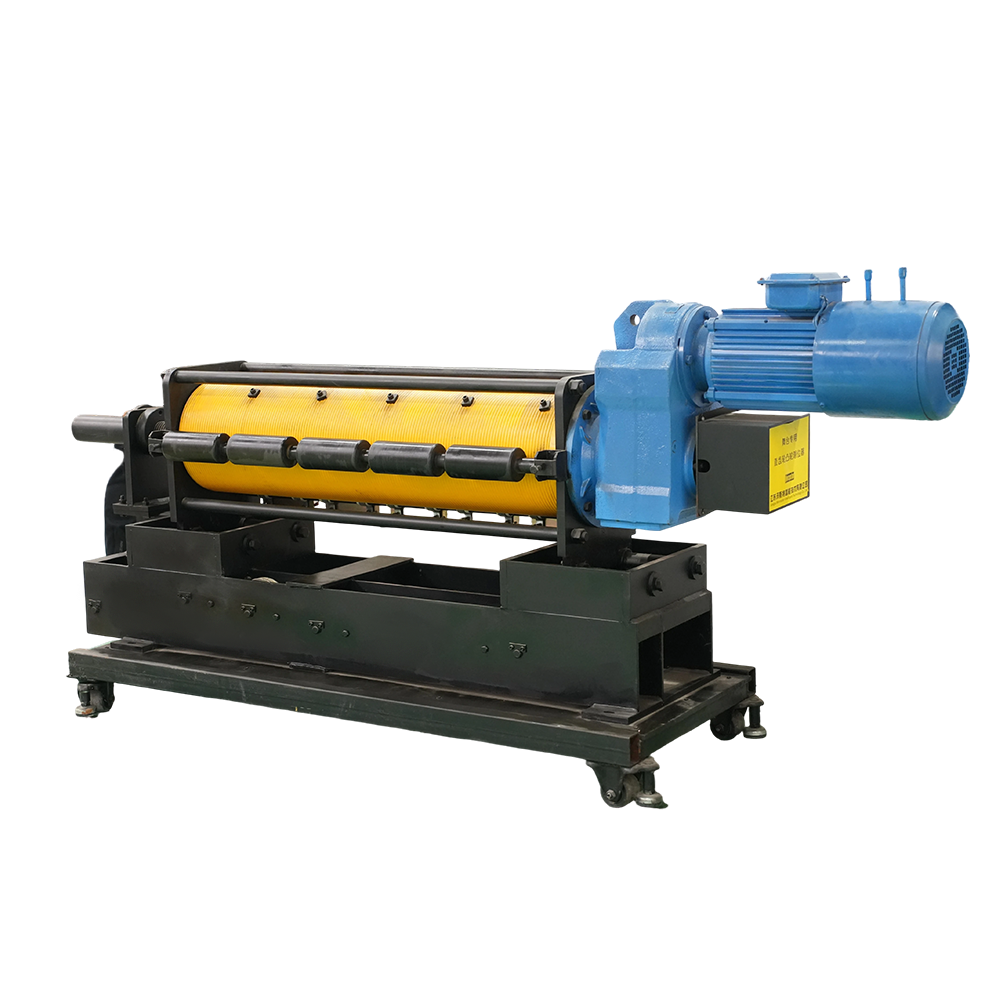

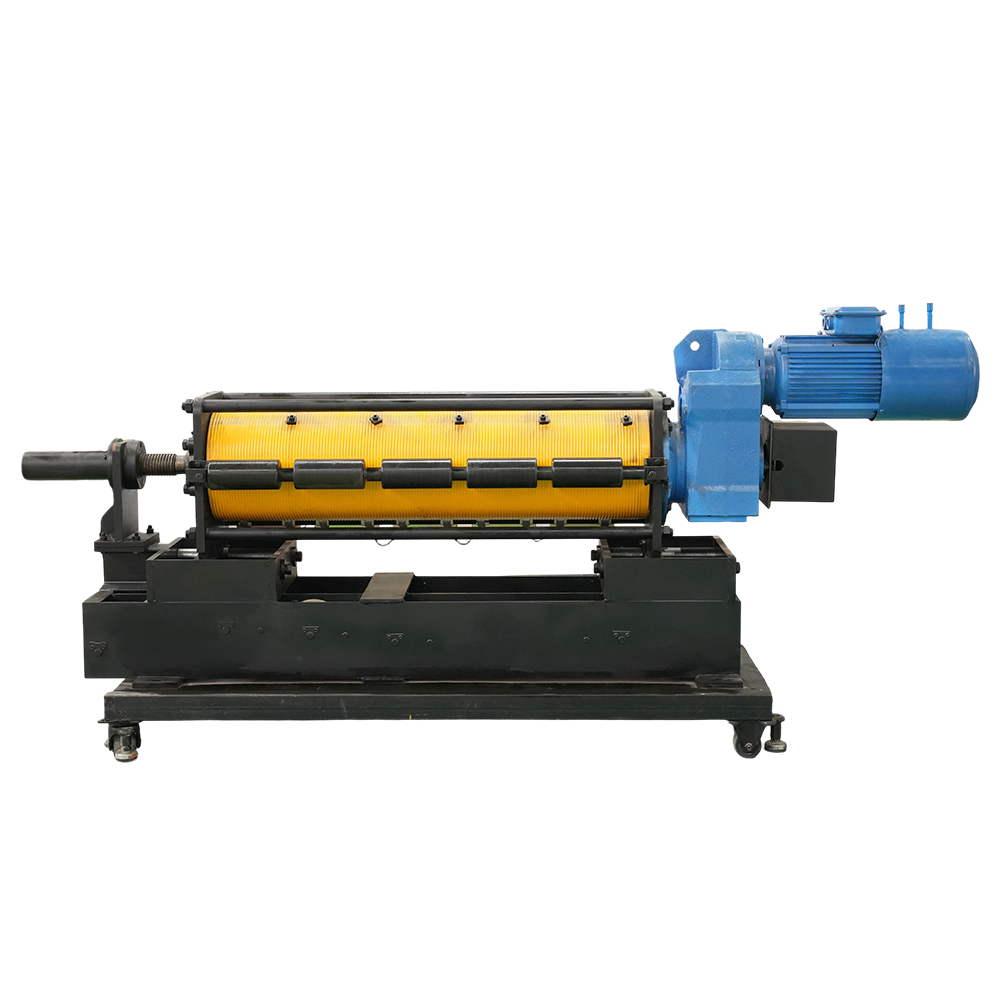

• 水平ウインチ – ドラム軸が床またはステージデッキと平行になるように取り付けます。モーターとギアボックスは水平に配置されているため、ウインチは薄型になり、ステージ下やサイドステージへの設置に適しています。
• 垂直ウインチ – ドラム軸が床に対して垂直になるように取り付けます。モーターとギアボックスは垂直に積み重ねられているため、高さは高くなりますが、床面積は小さくなり、オーバーヘッドリギングやフライタワーの設置に最適です。

スペース要件

• 水平設置 – より多くの床面積（長さと幅）が必要ですが、高さは低いため、ステージ下の地下室やサイドステージのウィングなど、天井のクリアランスが限られているスペースに適しています。
• 縦置き設置 – 必要な床面積は少なくなりますが、より大きな垂直方向のクリアランスが必要なため、天井の高さが利用できるフライ タワー、オーバーヘッド グリッド、およびトラスに取り付けられた用途に最適です。

ケーブルの配線

• 水平ウインチ – ケーブルは床と平行に引き出され、シーブ、トラベラートラック、またはデッキレベルのプーリーまで直線的に配線できます。トラベラートラック推進やデッドホール牽引などの水平移動用途に最適です。
• 垂直ウインチ – ケーブルは垂直に上または下に繰り出され、方向転換を最小限に抑えながら荷物を直接持ち上げることができます。ポイントホイスト、ラインセット、オーバーヘッドリギングに適しています。

性能パラメータの比較

• 横型ゼロフリートウインチ
• 最大回線速度: 7.5フィート/秒
• 最大ラインプル: 473ポンド – 1247ポンド
• 並列設置用のコンパクトな管状エンクロージャ
• ステージ下に設置できる薄型設計

• 立型ゼロフリートウインチ（L型）
• 最大回線速度: 6.75 – 7.5 フィート/秒
• 最大ラインプル: 209 – 1247ポンド
• フライタワー設置用の背の高いスリムなエンクロージャ
• オーバーヘッドリフティング用途に最適化

アプリケーションの適合性

• 水平ウインチ – トラベラートラックの推進、デッドホールの牽引、デッキトラックの運転、および景色や柔らかい物の水平移動が必要な用途に最適です。
• 垂直ウインチ – ポイントホイスト、ラインセット、フライングパフォーマー、ビデオウォールの昇降、垂直リフトが必要なオーバーヘッドリギングに最適です。

よくある質問

1. 私の会場にはどの設置タイプが適していますか?

選択は会場の構成によって異なります。天井の高さは限られているが、床面積は十分にある場合は、水平ウインチを使用してください。 仁哲和（江蘇）設備技術有限公司 が理想的です。フライタワーの高さはあるが床面積が限られている場合には、垂直 L 型ウインチの方が適しています。当社のエンジニアリング チームは、お客様のスペースを評価し、最適なソリューションを推奨するお手伝いをいたします。

詳細な仕様については、製品ページをご覧ください。 横型ゼロフリートステージウインチ .

2. 水平ゼロフリート ウインチにはどのような安全機能が搭載されていますか?

安全は最優先事項です 仁哲和（江蘇）設備技術有限公司 水平ウインチと垂直ウインチの両方に、複数の安全機構が組み込まれています。

• 補助安全ブレーキ – ドラムシャフトに独立して取り付けられており、一次ブレーキが故障した場合に作動します。
• リミットスイッチ – 位置を調整できる移動範囲の上限と下限。
• 非常停止 – 複数の制御ポイントからの即時シャットダウン。
• エンコーダフィードバック – リアルタイムの位置と速度の監視。
• オプションの過負荷検出 – 保護を強化するための張力監視。

3. 水平ウインチは垂直吊り上げ用途に使用できますか?

水平ウインチは主にトラベラートラックやデッドホール牽引などの水平移動用途向けに設計されていますが、適切な方向転換シーブを使用すれば垂直吊り上げにも適合できます。ただし、純粋な垂直吊り上げ用途の場合は、 仁哲和（江蘇）設備技術有限公司 は、特にオーバーヘッドリギングおよびポイントホイスト用途に最適化された垂直 L 型ゼロフリート ウインチの使用を推奨します。当社の統合ソリューションは、世界中の劇場、文化センター、スタジアム、カンファレンス センター、多機能パフォーマンス スペースにわたる設計、製造、設置、試運転、運用、メンテナンスをカバーしています。
